齒條式起道機結構簡單，起道可靠快捷，維修、保養方便并具有慢降和速降機構，使用時可根據需要選擇慢降和速降操作。本機適用于修建鐵路時升降軌排或其它重物也適用于工礦企業、交通運輸、港口碼頭等企業搬運、安裝、調整設備及吊裝、搬運各種重物作起重工具。

南陽YQ-88B高鐵液壓起道器提升工作效率_液壓起撥道器結構

————————————————————————————-錦州雙興? 二十年專業制造——————————————————————————————————

客戶咨詢：18504167332

13065415321

聯系人：付經理

公眾號：jzsxtl

網址：jzsxtl

地址：遼寧省錦州市

辦公：0412-4894876

傳真：0412-4894876

技術服務：15242838362

————————————————————————————-爭創行業領先品牌? 錦州雙興——————————————————————————————————

南陽YQ-88B高鐵液壓起道器提升工作效率_液壓起撥道器結構

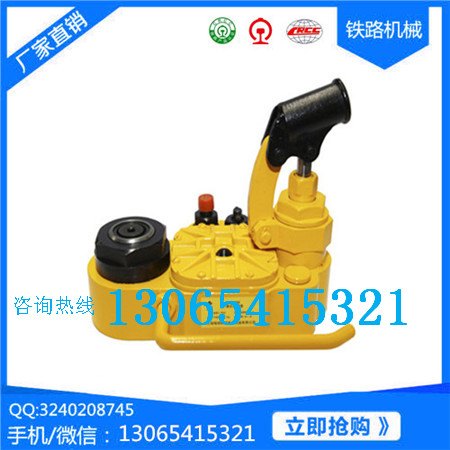

高鐵液壓起道器YQ-88B技術參數

活塞桿的頂升力：88kN(9t)

最大起道高度：32mm

手柄操作力矩：220Nm

液壓油型號：10號機械油

重量(不包括手柄)：3.8kg

外形尺寸(長×寬×高)：210×167×138

使用方法

起道(提升)操作——將機立放使齒條鉤舌部分置于鋼軌或重物下，把撬棍插入搖桿4孔內，用力上下擺動撬棍即可把軌排或重物逐齒提升至所需高度。

快降(卸載)操作——將撬棍向上抬起，使搖桿往上擺一定角度，起動齒板11頂面即脫離齒條7齒面，把起動齒板11往后拉使其齒插入制動齒板5尾部三角槽內，再下按壓撬棍，即實現快降(卸載)。

慢降操作——當起重后需要降低一、兩齒的高度時，其操作為：將撬棍帶動搖降4往下壓，使制動齒板5脫離齒條7不負載，往后拉開制動齒板6，慢慢放松撬棍使齒條7下架一齒，然后放松制動齒板5使其齒入齒條7上一齒，放松撬棍使制動齒板受力，此時起動齒板不受力，再輕輕抬起撬棍，拉開起動齒板11使其齒尖 入齒條7上一齒。這樣，就完成了起重物下降一齒高度的操作。以此類推，即了實現逐齒慢降。
