減溫減壓裝置工作原理裝置簡介

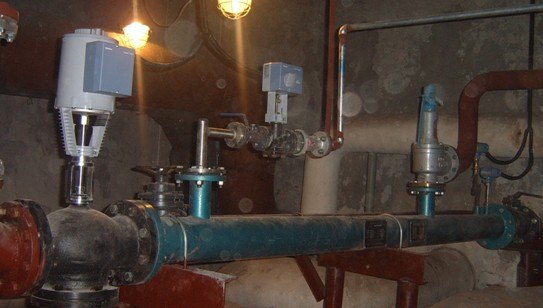

減溫減壓裝置目前在我國有多種結構形式，但不管其形式如何變化，一般都是由減溫系統、減壓系統（或減溫減壓一體系統）、主蒸汽管體、安全保護系統、熱力控制系統等組成。 減溫減壓裝置的結構組件由減壓閥、蒸汽混合管道（帶噴嘴）、安全閥、給水調節閥、節流閥、截止閥、止回閥、減溫水管、法蘭、標準件等組成。
減壓系統：由減壓閥和節流孔板組成，減壓閥通過改變流通面積達到調節壓力的目的。 減溫系統：通過高壓差調節閥（或變頻水泵等），將冷卻水從不同形式的噴嘴處以霧狀噴入文氏管或蒸汽管道的蒸汽中，使蒸汽溫度降低。
減溫減壓系統：把減溫系統和減壓系統合二為一，使裝置的外形尺寸減小而技術復雜性增加
主汽管體：由混合管和蒸汽管等組成。根據用戶提供的參數決定，是減溫減壓裝置的主體設備，目的是將減溫減壓后的蒸汽送入用戶需要的管道上。
減溫減壓裝置安全系統：為防止二次蒸汽壓力超過規定值，自動打開安全閥使多余蒸汽排放，達到減壓和安全保護作用，由于參數不同，有以下幾種結構形式，由本廠設計時選定：
①配彈簧安全閥
②配沖量及主安全閥（一套或多套）
③配杠桿安全閥
減溫減壓裝置熱力控制系統：是調節蒸汽出口參數的重要設備，通過接收出口溫度、壓力信號，經過信息處理，指揮執行機構使出口的參數（溫度、壓力）穩定在用戶要求范圍內，實現自動調節。本控制系統也可以手控調節。
特點：
減壓系統采用雙閥座減壓閥結構，不平衡力小，調節范圍大，動作平穩，無卡阻現象。
減溫系統采用文丘里氏加笛管噴嘴的方式，無傳動部件，減溫水霧化效果好，噴嘴拆裝方便，便于維修。
減壓系統和減溫系統分開，主要用于工況惡劣， 如蒸汽流量小不適用采用減溫減壓閥的，及飽和蒸汽的工況(壓力較低主要考慮蒸汽流速較低)采用文丘里管減溫方式，減溫水充分霧化，以達到較好的減溫效果
